串級試驗變壓器，又稱為升壓器，是發電站、供配電系統及科研單位等不可或缺的基本試驗設備。該設備廣泛應用于各種電器產品、電氣元件及絕緣材料的絕緣強度試驗中，旨在考核產品的絕緣水平，發現絕緣缺陷，并衡量其承受過電壓的能力。通過嚴格的絕緣試驗，確保電氣設備的安全性與可靠性。

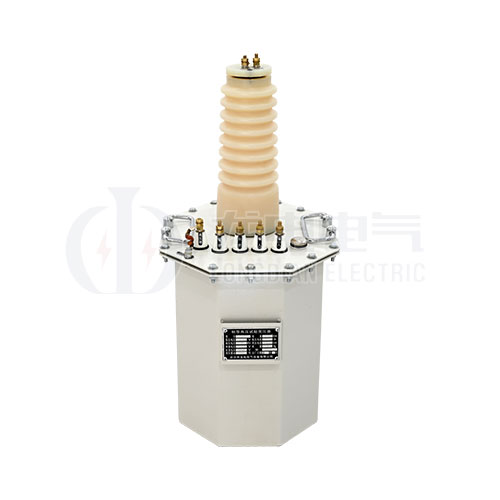

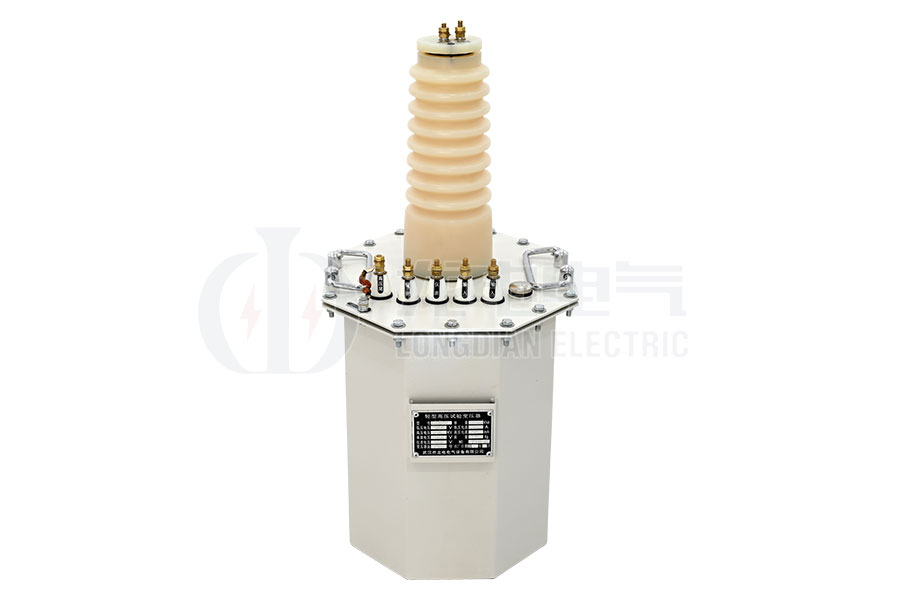

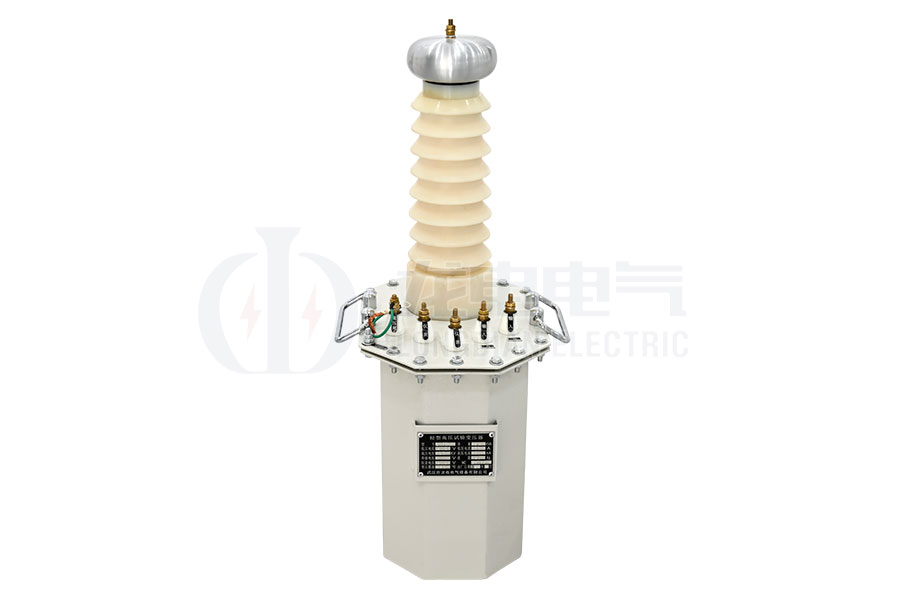

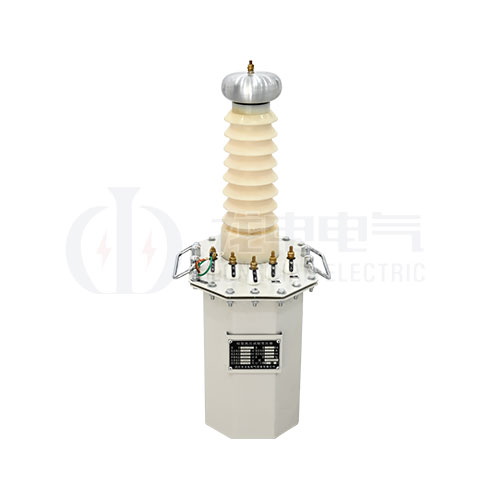

串級試驗變壓器采用高品質材料制造，確保設備性能優越且穩定可靠。鐵芯為單相芯式結構，由優質冷軋取向硅鋼片疊制而成，結構堅固耐用。高壓線圈為圓筒多層塔式，采用優質聚酯漆包線及高耐壓值絕緣材料繞制，確保在高壓下仍能穩定運行。低壓線圈則位于高壓線圈內部，有效利用了空間。此外，殼體設計為八角形，不僅減輕了重量，還縮小了體積，便于移動和運輸。

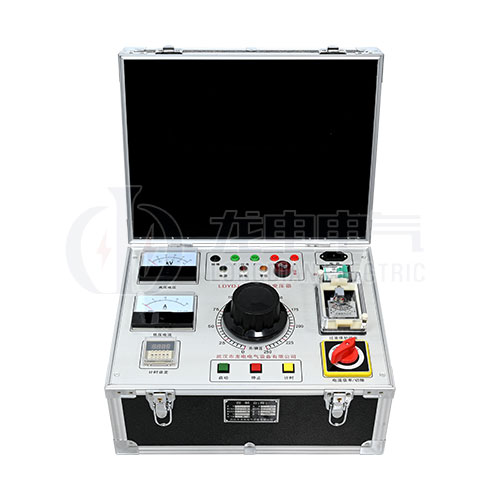

串級試驗變壓器的工作原理基于電磁感應原理。當工頻電源輸入至操作箱（或操作臺）后，經過自耦調壓器調節電壓，再輸入至試驗變壓器的初級繞組。根據電磁感應定律，在次級（高壓）繞組可獲得所需的工頻高壓。為了實現更高電壓的試驗需求，可采用串級技術，將兩臺變壓器串聯使用。在串級狀態下，兩臺變壓器的容量需相等（P1=P2），且總輸出電壓為兩臺變壓器輸出電壓之和（U總=U1+U2）。

產品別稱：工頻耐壓試驗裝置、工頻耐壓試驗器、耐壓試驗裝置、串級試驗變壓器、串激試驗變壓器

◆ 高電壓輸出能力：通過串級連接方式，能夠輸出更高的試驗電壓，滿足更高電壓等級的試驗需求。

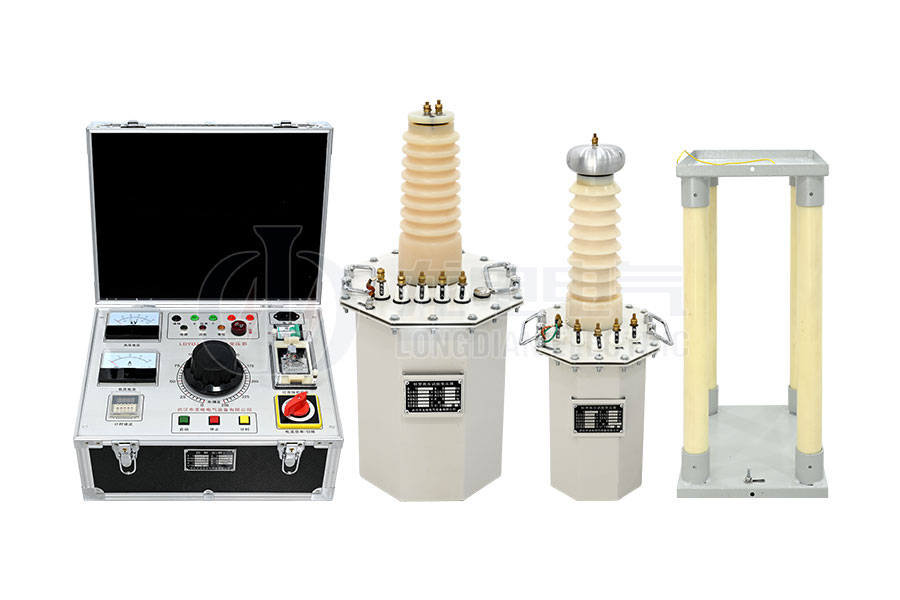

◆ 模塊化設計：產品設計為模塊化，由兩臺獨立的變壓器組成，既可單獨使用，也可通過串級連接獲得更高的電壓，增強了使用的靈活性和便捷性。

◆ 優質材料與結構：

○ 鐵芯采用優質冷軋取向硅鋼片疊制而成，堅固耐用。

○ 高壓線圈為圓筒多層塔式結構，由優質聚酯漆包線及高耐壓值絕緣材料繞制，確保了電壓的穩定性和安全性。

○ 低壓線圈設計在內，高壓線圈在外，結構緊湊，性能優越。

◆ 輕便易攜：殼體為八角形設計，重量輕、體積小，便于移動和運輸，適合各種試驗環境。

◆ 安全可靠的電氣保護：

○ 配備過電流繼電器和時間繼電器，可根據試驗需求設定保護動作值，確保試驗過程的安全。

○ 在升壓或耐壓過程中，如發生短路、閃絡、擊穿等異常情況，設備會自動切斷主回路，防止對設備和被試品造成損害。

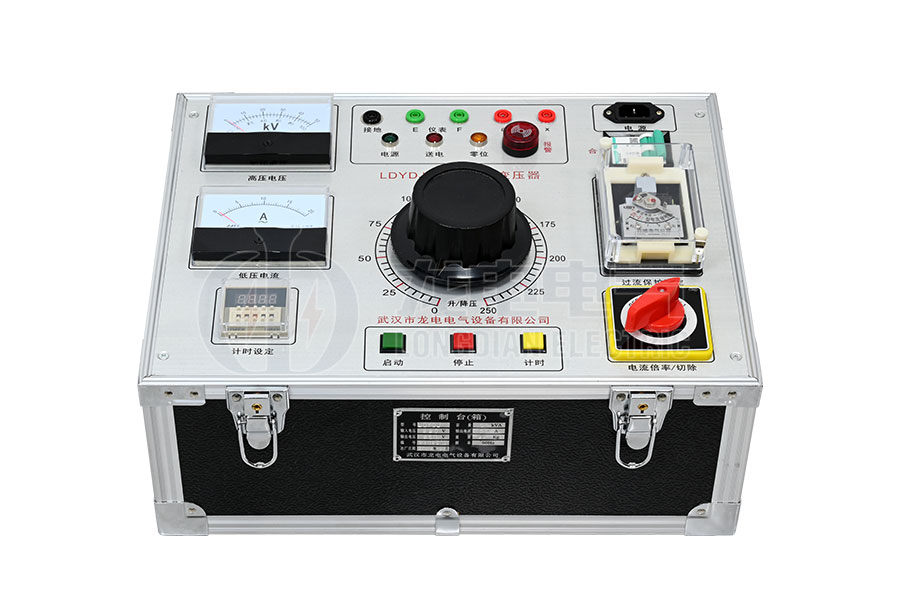

◆ 精確的儀表測量：

○ 儀表線圈為一獨立繞組，一般為100V，可準確測量和顯示試驗過程中的電壓和電流值。

○ 高壓電壓表和高壓電流表實時指示試驗電壓和電流，確保試驗數據的準確性。

◆ 方便的操作與維護：

○ 操作簡單，通過調壓器手柄即可實現電壓的調節和升壓過程。

○ 設備結構清晰，各部件連接方便，易于維護和檢修。
