在電力系統中，氧化鋅避雷器（MOA）是保護設備免受雷擊和操作過電壓侵害的重要防護裝置。它通過氧化鋅閥片的非線性伏安特性，在過電壓來臨時迅速導通、限制電壓，而在正常運行電壓下保持極低泄漏電流。為確保避雷器長期運行安全可靠，必須定期檢測其電氣特性，這就需要用到氧化鋅避雷器特性測試儀。那么，這類測試儀的測量原理是什么？

氧化鋅避雷器特性測試儀的核心原理是通過測量避雷器在工頻電壓下的電流與電壓關系，分析其泄漏電流特性和功率損耗，從而判斷避雷器的健康狀態。正常情況下，避雷器的泄漏電流主要由電容電流和極小的電阻電流組成。當避雷器受潮、老化或內部絕緣下降時，電阻電流分量會明顯增大。因此，通過分解總泄漏電流中的電阻性分量，可以直觀反映避雷器內部的絕緣狀況。

測試時，儀器向被測避雷器施加標準工頻電壓（50Hz），并同時采集電壓信號和電流信號。通過高精度采樣電路與數字信號處理算法，測試儀將總電流分解為容性電流和電阻電流兩部分。其中：

◆ 容性電流反映避雷器的電容特性，與結構及材料有關；

◆ 電阻電流則反映避雷器閥片的非線性導電特性，是判斷避雷器老化與否的關鍵指標。

為了消除外部干擾和電源波動帶來的影響，武漢龍電電氣的LD系列氧化鋅避雷器特性測試儀采用同步采樣與相位分析技術。通過測量電壓與電流之間的相位角差，計算出電阻分量與容性分量的幅值和相位關系，實現對避雷器運行特性的精準分析。這種方法不僅測量精度高，還能有效區分環境噪聲與真實信號，確保測試結果穩定可靠。

此外，部分高端型號還支持諧波分析功能，可對泄漏電流中的3次、5次等諧波分量進行檢測。諧波電流的變化往往意味著避雷器內部晶粒界面劣化或受潮，能夠提前預警潛在故障，幫助檢修人員制定維護計劃。

通過對電壓、電流及其相位的綜合測量與計算，氧化鋅避雷器特性測試儀可得到以下關鍵參數：

◆ 避雷器工頻參考電壓；

◆ 總泄漏電流；

◆ 電阻電流分量；

◆ 功率損耗；

◆ 電壓、電流波形與相位差。

這些測試數據為判斷避雷器是否受潮、老化或存在隱患提供了科學依據。

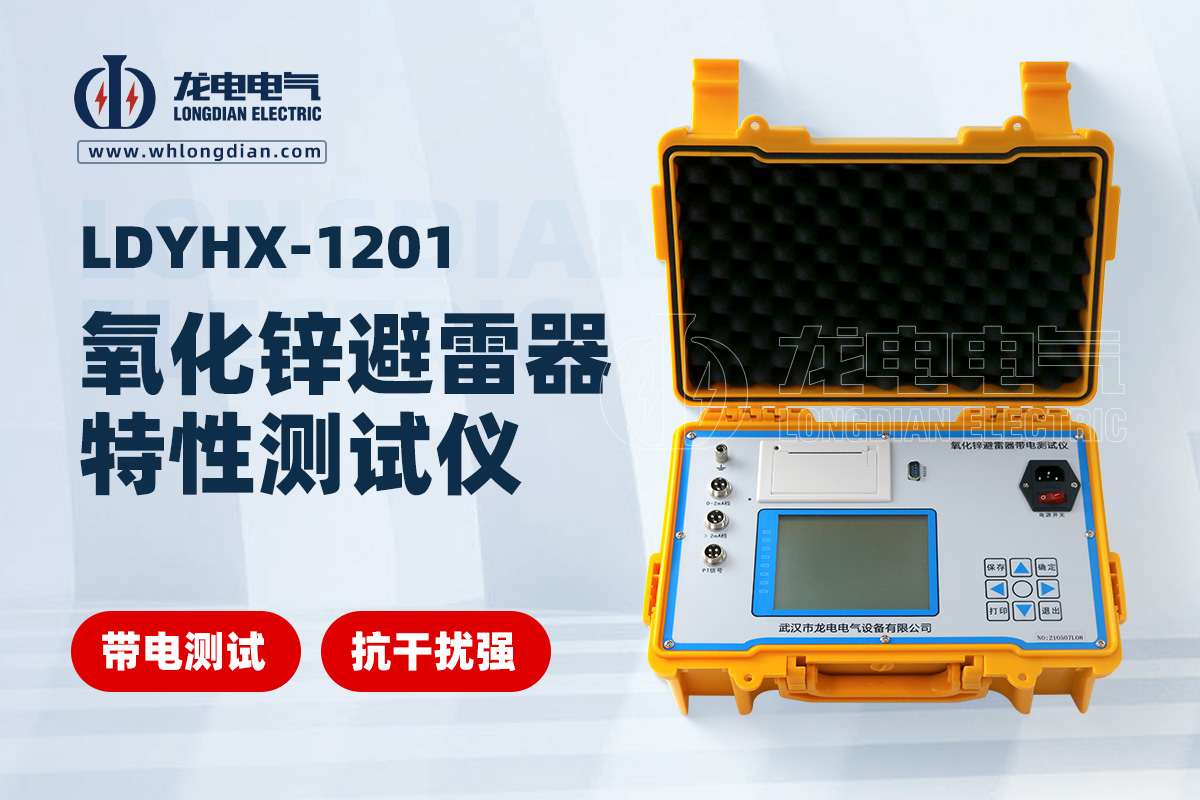

武漢龍電電氣作為國內專業電力檢測設備制造企業，所生產的LD系列氧化鋅避雷器特性測試儀采用高精度A/D采樣技術、數字濾波算法與全自動計算分析系統，具有測量精度高、抗干擾能力強、操作簡便、安全可靠等特點，廣泛應用于供電公司、發電廠及檢測中心。

總的來說，氧化鋅避雷器特性測試儀的測量原理是基于工頻電壓下電壓、電流信號的同步采樣與相位分析，通過分解泄漏電流中的電阻分量來評估避雷器的絕緣健康狀態。這種方法科學可靠、操作簡便，是保障電力系統防雷安全的重要檢測手段。
