高壓斷路器作為電力系統中的關鍵控制與保護設備，其機械性能的優劣直接關系到電網的安全穩定運行。為了全面評估斷路器的動態特性，斷路器機械特性測試儀應運而生。在試驗過程中，各類高精度傳感器猶如測試儀的“耳目”，忠實地記錄著斷路器在合閘和分閘過程中的每一個細微變化。本文將重點介紹幾種在斷路器機械特性測試中扮演重要角色的傳感器類型：旋轉傳感器、直線傳感器、加速度傳感器以及激光傳感器。

一、洞察運動軌跡的“眼睛”——旋轉傳感器與直線傳感器

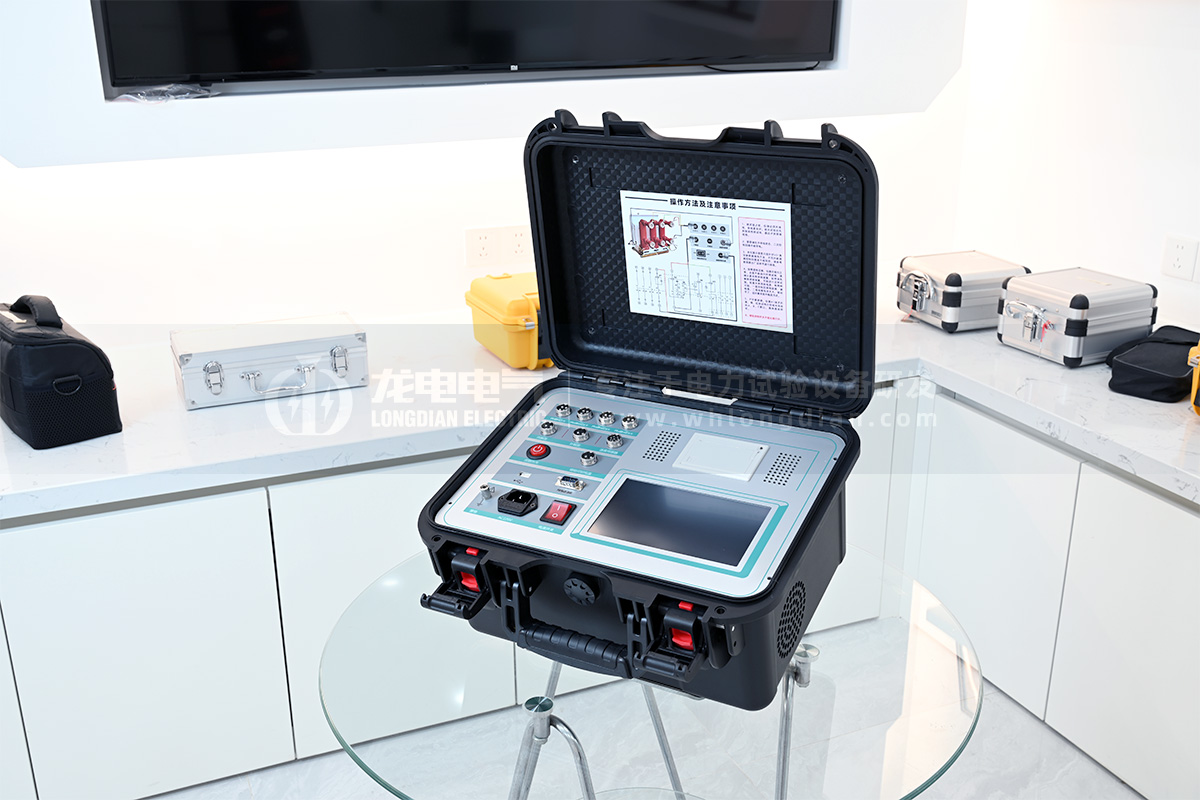

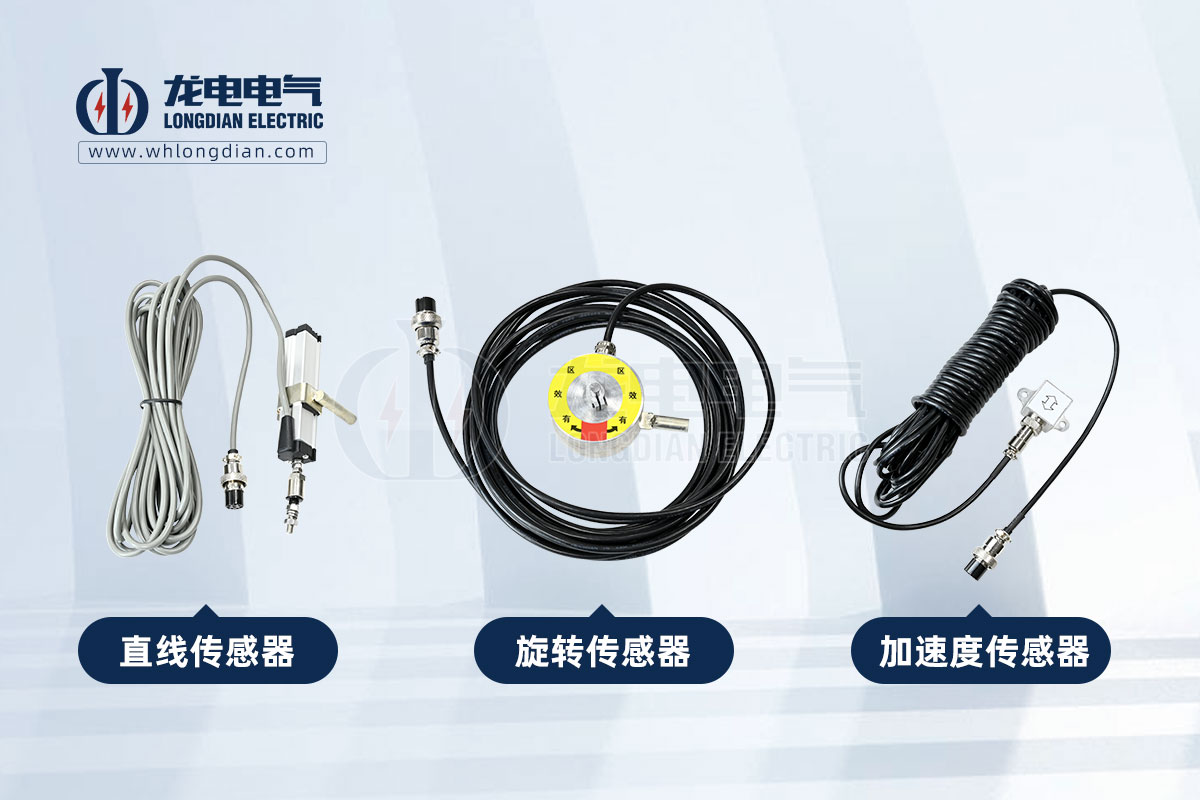

為了精確掌握斷路器觸頭和操作機構的運動狀態，位移傳感器是不可或缺的關鍵組件。根據運動形式的不同，位移傳感器可分為旋轉傳感器和直線傳感器。

1. 旋轉傳感器： 主要用于測量斷路器操作機構的旋轉角度，例如主軸的轉角變化。常見的旋轉傳感器包括：

• 旋轉編碼器： 通過將旋轉運動轉化為數字脈沖信號，實現對角度的精確測量。其高精度和抗干擾能力使其在需要精確定位和速度測量的場合備受青睞。

• 旋轉電位器： 利用電阻值隨旋轉角度變化的特性來反映角度大小，結構簡單，成本相對較低。

2. 直線傳感器： 專注于測量斷路器觸頭的直線位移，例如合閘行程、分閘行程、超行程等關鍵參數。常見的直線傳感器類型繁多：

• 線性可變差動變壓器 (LVDT)： 以其高精度、高可靠性和良好的線性度成為測量直線位移的常用選擇。

• 拉線式位移傳感器： 通過測量拉出的鋼絲長度來獲取位移信息，適用于較長行程的測量。

• 光柵尺： 利用光柵的移動產生脈沖信號，通過計數脈沖數實現高精度的直線位移測量。

• 霍爾效應位移傳感器： 基于霍爾效應原理，具有體積小、非接觸等優點。

二、感知速度與變化的“神經”——加速度傳感器

加速度傳感器用于測量斷路器在動作過程中的加速度變化，這對于分析其機械沖擊、振動特性以及評估緩沖和阻尼性能至關重要。常見的加速度傳感器包括：

• 壓電式加速度傳感器： 利用壓電材料在受到機械應力時產生電荷的特性來測量加速度，具有靈敏度高、頻率響應寬等優點。

• MEMS 加速度傳感器： 基于微機電系統技術，體積小、集成度高，在一些對尺寸和成本有要求的場合得到應用。

通過對加速度信號的分析，工程師可以更好地了解斷路器操作機構的受力情況，評估其機械結構的穩定性和可靠性。

三、非接觸測量的“利器”——激光傳感器

近年來，激光傳感器憑借其非接觸、高精度、響應速度快等優點，在斷路器機械特性測試領域展現出一定的應用潛力。

• 激光位移傳感器： 能夠非接觸地測量斷路器觸頭或操作機構的直線或旋轉位移，避免了傳統接觸式傳感器可能引入的機械干擾，尤其適用于對測量精度和可靠性要求極高的場合。

• 激光測速儀： 可以精確測量斷路器在快速分合閘過程中的速度，為分析其高速運動特性提供有力工具。

• 激光多普勒測振儀： 通過測量激光束的頻移來獲取被測物體的振動速度和頻率，用于分析斷路器部件的振動特性，評估其機械結構的穩定性。

各類傳感器在斷路器機械特性測試儀的試驗過程中扮演著至關重要的角色。旋轉傳感器和直線傳感器精確捕捉運動軌跡，加速度傳感器靈敏感知速度與變化，而激光傳感器則以其獨特的非接觸特性為特定場景下的測量提供了新的解決方案。正是這些不同類型傳感器的協同工作，使得測試儀能夠全面、準確地評估高壓斷路器的機械性能，為電力系統的安全穩定運行提供堅實保障。
