LDJB-702三相繼電保護測試儀差動諧波試驗指導

發布時間:2024-05-16 10:06:25瀏覽次數:1199

武漢龍電電氣
武漢市龍電電氣設備有限公司

電纜故障測試儀-高壓開關特性測試儀-專注于電力試驗設備研發! 咨詢電話:130-3714-0838

LDJB-702三相繼電保護測試儀差動諧波試驗類似差動試驗,裝置從Ia、Ib端子輸出兩路電流,分別作為動作電流Idz和制動電流Izd。主要用于測試差動繼電器的諧波制動特性。

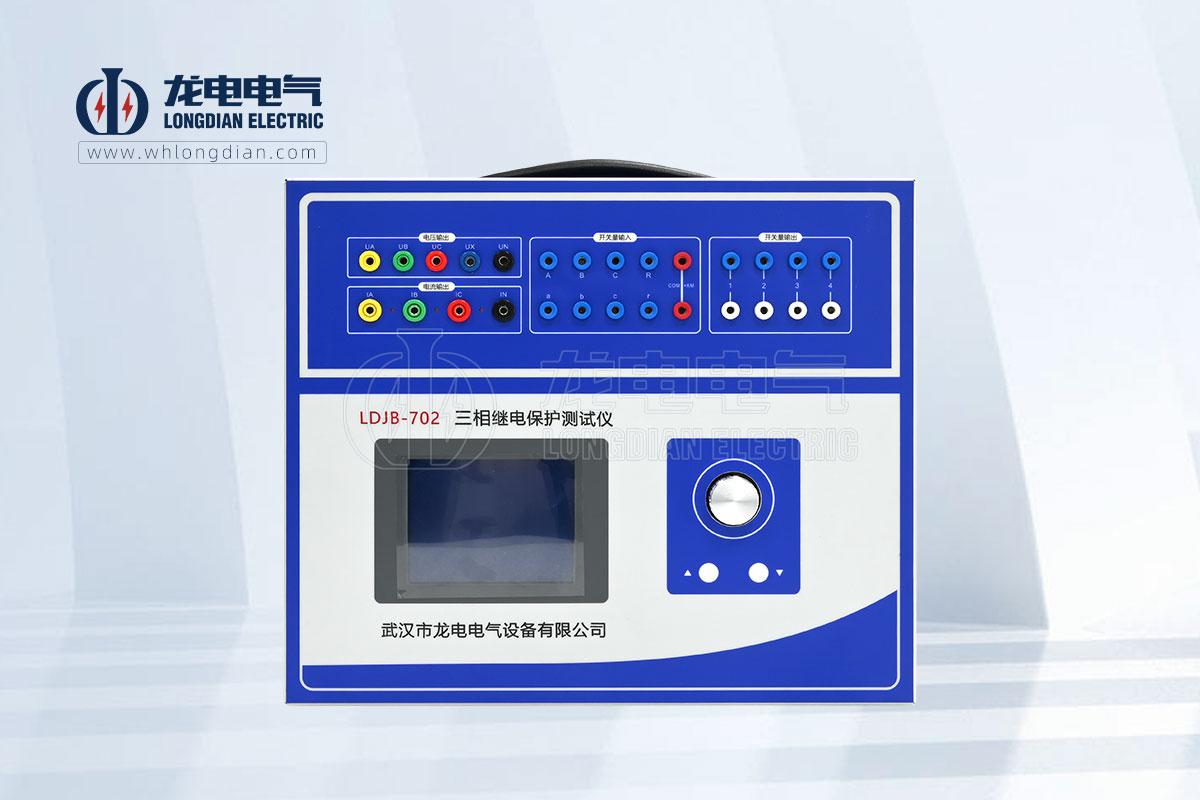

三相繼電保護測試儀

Idz和Izd均可疊加直流直至6次諧波,用于測試差動繼電器的諧波特性??稍O(shè)定Idz和Izd的各次電流初始幅值及其相位,并設定Idz或Izd的某一次電流及其相位變化,設定其變化步長,改變?cè)摯坞娏鞯姆导捌湎辔?,做差?dòng)繼電器的諧波動作特性試驗。

需要輸入的各種設定量:

Idz和Izd從直流直至6次各次電流幅值、相位;

需設定Idz或Izd哪次電流變化:設定哪個量該量后面打上“◎”;

電流幅值變化步長、電流相位變化步長。

◆ 開入量:測試時,被測元件的接點可接入任一路開關量輸入端子中。

◆ 開出量:兩路輸出節點,一路跟蹤試驗的過程,在試驗按下“開始”時閉合,試驗“停止”時斷開;另一路跟蹤試驗數據的變化,即在試驗開始后第一次按動“▲”或“▼”按鈕時閉合,試驗“停止”時斷開。

數據設定完畢后,選定“確認”,屏幕將顯示繼電器接點狀態圖,選定“開始”即開始輸出進行試驗,試驗中逐步改變所變化的諧波量直至繼電器接點動作或返回。

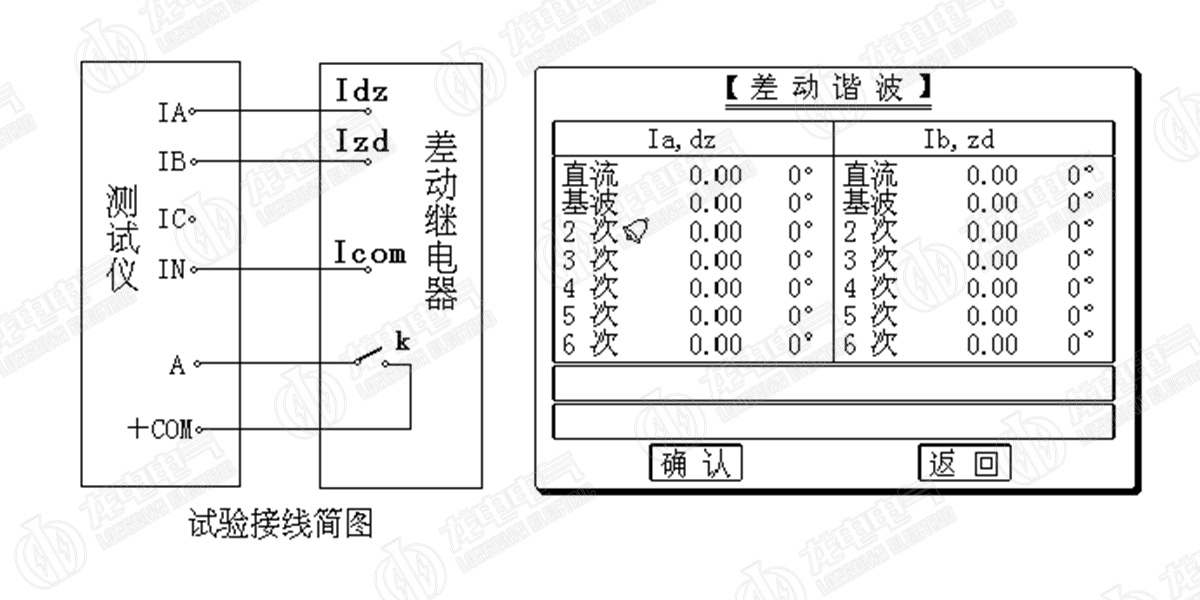

三相繼電保護測試儀示意圖

試驗的接線方法與差動試驗相同。
