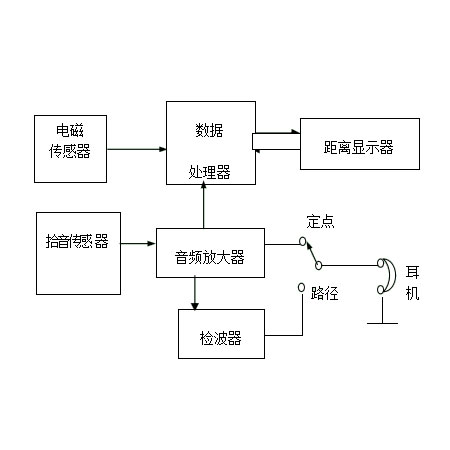

1、電纜故障定點儀由電磁波傳感器，聲波振動傳感器，數據處理器，LED距離顯示器及音頻放大器五大部分組成。

2、在進行沖擊高壓放電定點時，電磁傳感器接收到由電纜輻射傳來的電磁波后，送至數據處理器，經放大整形處理，啟動內部的距離換算電路工作。當拾音傳感器接收到由地下傳來的故障點地震波后也送至數據處理器放大整形，產生計數中斷信號，讓距離顯示器顯示最終處理結果 (故障距離數)。并凍結顯示數字，提供穩定觀察。第二次沖擊放電時重復上述過程并刷新上次顯示數據。由于電磁波傳播速度極快，遠高于地表聲波傳播速度，根據電磁波與聲波的傳播時間差，利用公式I=TV (I：距離，單位米； T：時間差單位秒； V：聲波在地表層或電纜中的傳播速度，XXX米/秒)，由數據處理電路換算出故障距離來。

3、音頻放大器可放大拾音傳感器拾取的微弱地震波信號，由耳機監聽其大小，配合顯示屏數據精確定點。如果地震波太弱，形不成計數中斷信號，距離顯示器將自動發出中斷信號使其滿亮顯示99.9米。
